分路計量擴展模塊
一、產品概述

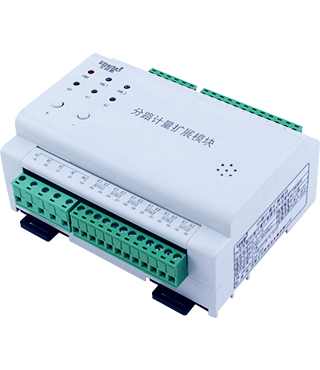

分路計量擴展模塊（圖1）采用高精度電能計量芯片設計，可實現12路電能計量，并具有采集速率快、測量精度高、擴展性強、穩定性高等特點。模塊自身具有自我檢測功能，可準確定位模塊的異常情況，方便問題查找。
二、功能說明
分路計量擴展模塊用于三相四線工作模式下，對12路信號電能進行計量（電流、電壓有效值，有功功率，功率因數，電能），對設備進行異常檢測，以及采取相應的光電報警方式進行報警。其0.5級高精度的測量性能，12路被測通道，以及其良好的擴展性，可滿足廣大用戶對多路信號電能的檢測，以便進行電能監控。
三、技術參數
|
工作電壓：DC 5～12V |
額定功率：2W |
|
采集電壓范圍：AC 0～1000V |
電流采集范圍：0-100mA |
|
計量通道：12通道 |
測量精度：0.5級 |
|
通信接口：RS485 |
工作環境溫度：-20 ～60℃ |
|
安裝方式：導軌式安裝 |
外觀尺寸：長×寬×高（131×95×58mm） |
四、產品特色
1、測量精度高
產品采用專用高精度電能計量芯片設計，測量精度可高達0.5級。
2、可擴展性強
系統采用模塊化設計，每個產品具有一個唯一本地地址，可以通過按鍵進行設置。同一臺主設備下最多可以外接8個分路計量模塊，共計96路電流。滿足絕大多數對支路電流采集的應用。
3、多通信接口
產品設計兩個獨立的RS485接口，并實現相同的功能，提高了設備的通信穩定性及設備的可靠性。
4、寬電壓采集
設備采用全隔離設計，可以檢測0-1000V的直流電壓范圍。并通過適配不同的互感器完成各量程的電參數采集。
5、故障報警功能
設備具有自檢及外檢功能，既能完成設備內部基礎故障的診斷又能完成部分外部設備功能的診斷，并顯示出來。
